产品构造

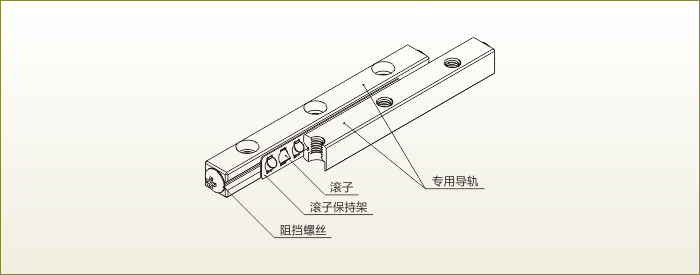

在 VR 型中，精密滚柱互相直交地组合在一起的滚柱保持架与设置在专用轨道上的 V 形沟槽滚动面组合起来使用。通过将 2 列滚柱导轨平行地装配，使导轨系统能承受 4 个方向的负荷。而且，因能向交叉滚柱导轨施加预压，从而能获得无间隙且高刚性、动作轻快的滑座
机构。

交叉滚柱导轨被广泛使用在办公设备及其周边机器、各种测定器、印刷基板钻孔机等精密机器、或光学测试仪、光学工作台、操纵机构、X 射线装置等的滑座部分。

产品特长

利用独特的滚柱保持方法，使滚柱的有效接触长度与以前的产品相比增加了 1.7 倍，并且滚柱的节距间隔变短、滚柱数量多、刚性增加2倍，能获得 6 倍的寿命。因此，对于直线运动部分容易产生的振动、冲击问题，能充分进行考虑安全的设计。

在VR型中，各滚柱保持架分开，由于保持架中的滚柱袋与滚柱面接触，有良好的润滑油保持性，所以无磨损，摩擦小，从而能获得平滑的滚动运动VR型中。
